空氣壓縮機是如何進行空氣循環的？

眾所周知，空氣壓縮機壓縮腔的工作原理基於擠壓原理。轉子的主動轉軸和被動轉軸的側麵輪廓呈螺旋型，在電動馬達和傳動機構驅動下互相吻合轉動，但互相不摩擦，這樣，進入轉子內的空氣在氣流的方向因為螺旋空間不斷縮小，使空氣壓力隨之升高，從而達到所要求的最高壓力。那空氣壓縮機中的空氣是如何進行循環的呢？ 和小曼一起來探索一下吧！

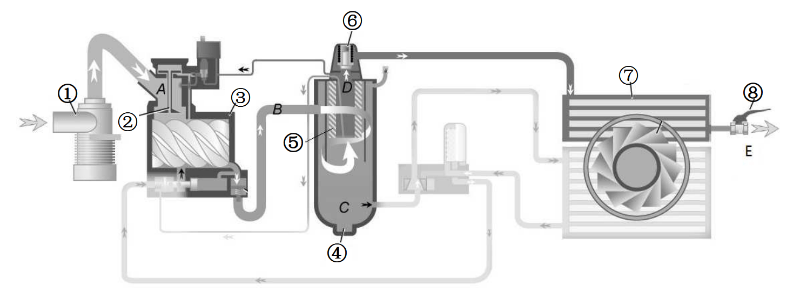

<空氣循環>

A：過濾後的空氣    B：壓縮的油氣混合氣體     C：壓縮機油    D：壓縮氣體

1- 進氣過濾器

進氣過濾器保證吸入壓縮腔的空氣是清潔過濾。

2- 進氣控製閥（變頻型機組）

進氣閥反起到單向進氣作用，無加卸荷控製作用。

3- 壓縮機轉子

起壓縮空氣的作用。

4- 油氣桶

在油氣桶中，機油和壓縮空氣由於重力不同而分離，起初步分離作用。

5- 油氣分離器

起分離壓縮空氣中剩餘油的作用。

6- 無止回閥

在係統壓力升到4.5bar時，閥門打開，起加速形成係統壓力和保證啟動階段的潤滑作用。另一方麵，在空氣壓縮機停機後，止回閥阻止壓縮空氣從機外輸氣管向空氣壓縮機回流。

7- 冷卻器

起冷卻壓縮空氣的作用。冷卻過程中，壓縮空氣中含有的水分轉變成冷凝液流出。

8- 供氣閥門

使用供氣閥門可以隔離空氣壓縮機和機外輸氣管。
